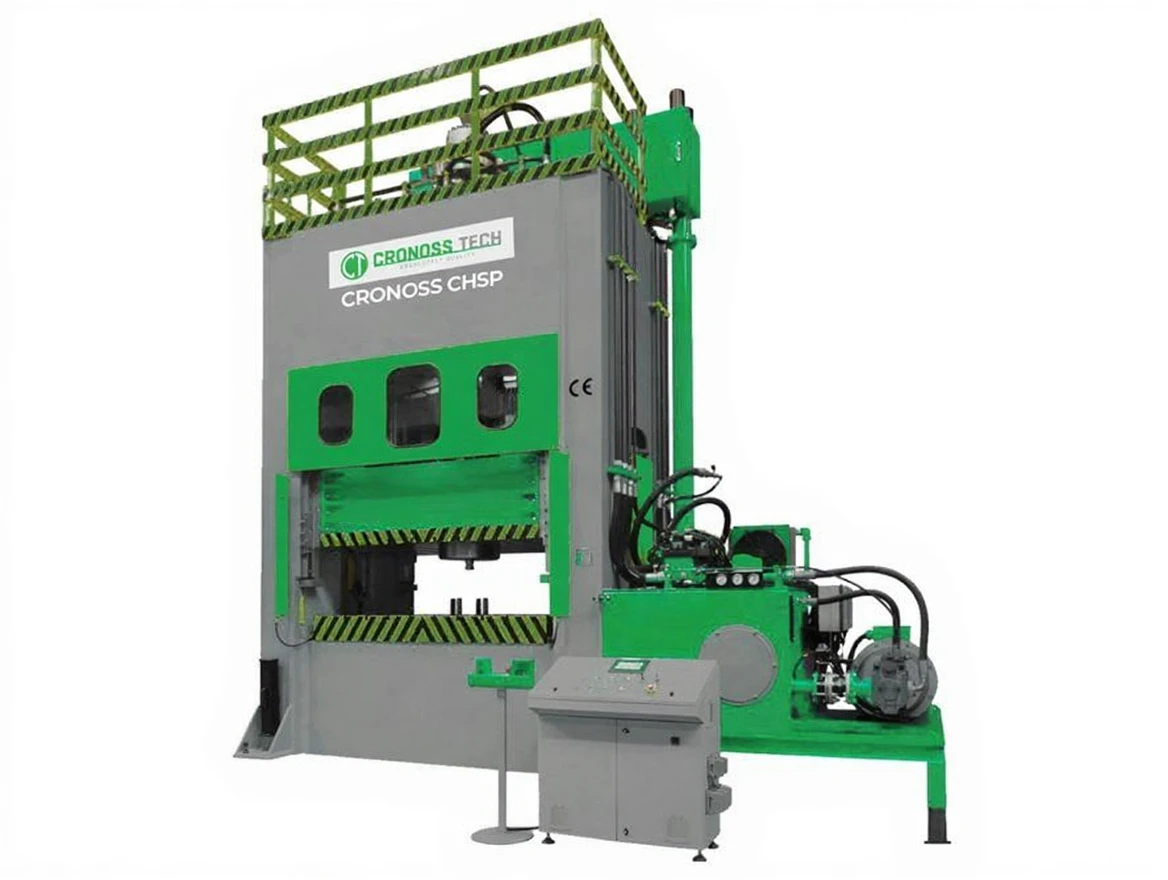

150/50 Ton H Tip Derin Çekme Hidrolik Pres

CHSP 100/50 – H TİP HİDROLİK DERİN ÇEKME PRES MAKİNESİ

STANDART ÖZELLİKLER

• Çelik konstrüksiyon, 8 kızaklı H tip pres gövdesi

• Gövde malzemesi St52 – ERDEMİR

• Bronz Zr14 kızak yataklaması

• Koç kapasitesi: 150 ton

• Pot kapasitesi: 50 ton

• Vibrasyon ile kaynak gerilimi giderme

• WPQR & WPS onaylı, EN ISO 15614-1:2017 sertifikalı kaynak uygulaması

• 250 bar maksimum çalışma basıncı

• Rexroth veya Parker hidrolik ünite

• Rexroth veya Parker ana pompa (32 cm³)

• Toplam motor gücü: 18,5 kW – IE3

• Otomatik yağlama sistemi (ekrandan ayarlanabilir)

• Koç strok ayarı (ekrandan ayarlanabilir)

• Pot strok ayarı (ekrandan ayarlanabilir)

• Koç tonaj (basınç) ayarı (ekrandan ayarlanabilir)

• Pot tonaj (basınç) ayarı (ekrandan ayarlanabilir)

• Sistem hata bilgileri ekrandan izlenebilir

• Pres durum bilgileri ekrandan izlenebilir

• Kalıp hafızası

• Hidrolik ünite yağ sıcaklık bilgisi ekrandan izlenebilir

• Linear mesafe cetveli (Novatechnik veya Turck)

• PLC: DELTA

• Dokunmatik panel: DELTA – 7”

• Siemens – Schneider şalt malzemeleri

OPSİYONEL ÖZELLİKLER

• CE uygulaması

• Güvenlik PLC (Siemens Failsafe / Pilz PNOZ Multi)

• Işın bariyerleri (Leuze / Pilz / Sick)

• İzlenebilir feedback valfler

• Hidrolik koç kilit sistemi

• Oransal hız ve basınç kontrol sistemi

TEKNİK ÖZELLİKLER

Hareketli Tabla Ölçüsü : 1000 × 1200 mm
Sabit Tabla Ölçüsü : 1000 × 1200 mm

Paralellik Toleransı : 120 micron/mt
Diklik Toleransı : 60 micron/mt

Koç Strok : 600 mm
Pot Strok : 200 mm

Min. Ara Açıklık : 100 mm
Max. Ara Açıklık : 700 mm

Hareketli Tabla Hızlı İniş Hızı : 150 mm/sn
Hareketli Tabla Sıvama Hızı : 12 mm/sn
Hareketli Tabla Geri Dönüş Hızı : 170 mm/sn
Pot Tabla İleri Hızı : 30 mm/sn

Ana Silindir İç Çapı : Ø280 mm – CK45
Pot Silindir İç Çapı : Ø160 mm – CK45
Yardımcı Hızlandırma Silindirleri : 2 adet

Pres Yaklaşık Yüksekliği : 3650 mm
Pres Yaklaşık Genişliği : 2950 mm
Pres Yaklaşık Derinliği : 2000 mm
Alt Tabla Yerden Yüksekliği : 1250 mm

Yaklaşık Ağırlık : 11 ton

🔒 ÜRETİM NOTU (SABİT KULLANIM)

Bu makine, CRONOSS tarafından Türkiye’de kendi mühendislik, üretim ve kalite kontrol süreçleriyle üretilmektedir.
