300/100 Ton Kolonlu Tip Hidrolik Sıvama Presi

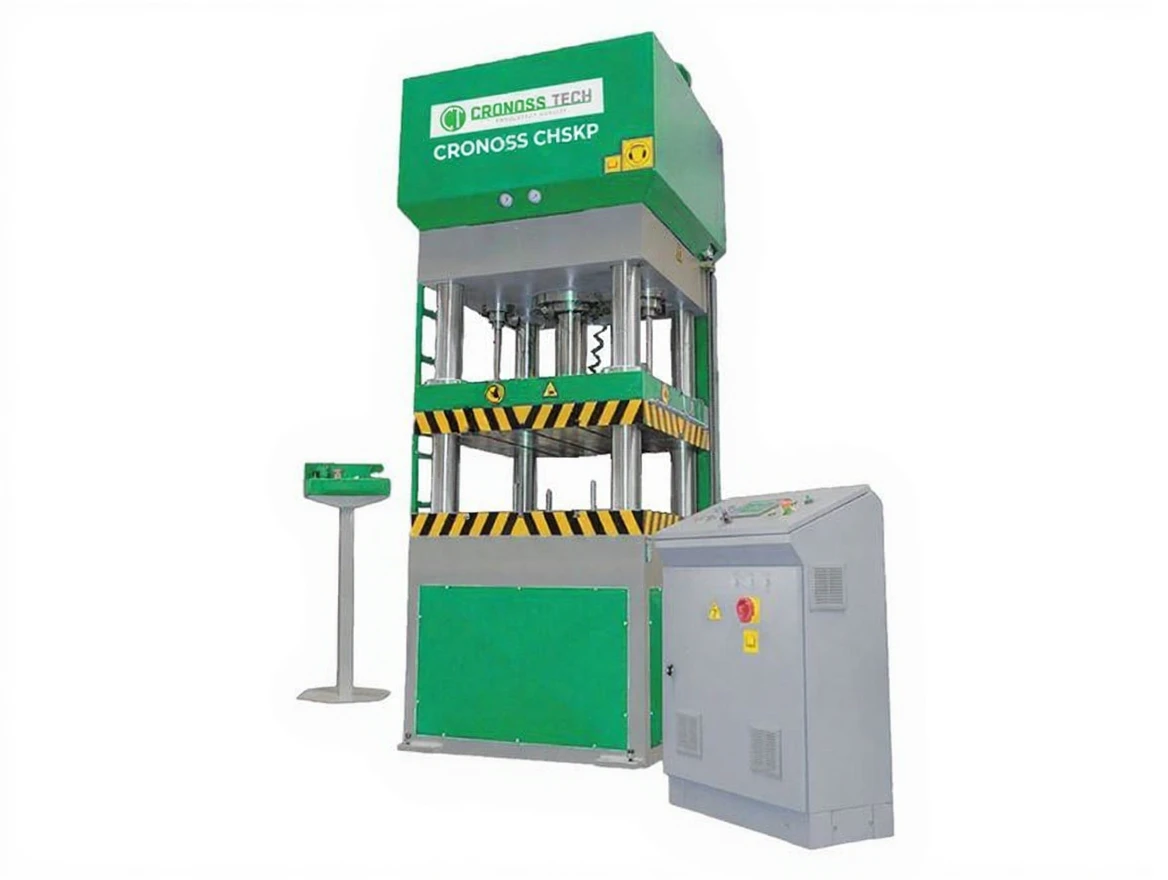

CHKSP 300/100 – KOLONLU TİP HİDROLİK SIVAMA PRESİ

GENEL TANIM

CHKSP 300/100 Kolonlu Tip Hidrolik Sıvama Presi; yüksek tonaj gerektiren sıvama, derin çekme ve form verme uygulamaları için geliştirilmiştir.
4 kolonlu rijit gövde yapısı, hassas paralellik toleransları ve oransal hız–basınç kontrolü sayesinde kalıp ve malzeme üzerindeki deformasyon etkileri minimum seviyede tutulur.

STANDART ÖZELLİKLER

• 4 kolonlu yüksek rijitlikte pres gövdesi

• St52 (ERDEMİR) çelik konstrüksiyon

• Bronz Zr14 kızak yataklama sistemi

• Koç ve pot için bağımsız strok ve basınç kontrolü

• Oransal hız ve basınç kontrollü hidrolik sistem

• Elektronik kontrollü filtre kirlilik uyarısı

• Otomatik yağlama sistemi

• Kalıp hafızası ve reçete yönetimi

• Sistem hata ve pres durum bilgilerinin ekrandan izlenmesi

• Endüstriyel sınıf hidrolik ve elektrik komponentleri

OPSİYONEL ÖZELLİKLER

• CE uygulaması

• Güvenlik PLC (Siemens Failsafe / Pilz PNOZ Multi)

• Işın bariyerleri (Leuze / Pilz / Sick)

• İzlenebilir feedback valfler

• Hidrolik koç kilit sistemi

TEKNİK ÖZELLİKLER

Tipi: 4 Kolonlu
Gövde Malzemesi: St52 – ERDEMİR
Kolon Mil Çapı: Ø 90 mm – 4 Ad. (İndüksiyonlu krom kaplamalı)
Kızak Yataklaması: Bronz Zr14

Kapasite (Koç): 300 Ton
Kapasite (Pot): 100 Ton

Kolonlar Arası Mesafe: 1000 × 1000 mm
Paralellik Toleransı: 120 micron/mt.
Diklik Toleransı: 60 micron/mt.

Strok (Koç): 800 mm
Strok (Pot): 200 mm
Min. Ara Açıklık: 100 mm
Max. Ara Açıklık: 900 mm

Max. Çalışma Basıncı: 250 Bar
Toplam Motor Gücü: 30 kW – IE3
Ana Pompa: 45 cm³ – Rexroth veya Parker

Hareketli Tabla Hızlı İniş Hızı: 150 mm/sn
Hareketli Tabla Sıvama Hızı: 12 mm/sn
Hareketli Tabla Geri Dönüş Hızı: 170 mm/sn
Pot Tabla İleri Hızı: 30 mm/sn

Ana Silindir İç Çapı: Ø 390 mm – Ck45
Pot Silindir İç Çapı: Ø 230 mm – Ck45
Yardımcı Hızlandırma Silindirleri: 2 Ad.

Pres Yaklaşık Yüksekliği: 4000 mm
Pres Yaklaşık Genişliği: 1450 mm
Pres Yaklaşık Derinliği: 1450 mm
Alt Tabla Yerden Yüksekliği: 1300 mm

Ön Dolum Valfi: NG 125
Hidrolik Ünite: Rexroth veya Parker
Soğutma Sistemi: Emmegi / Ciesse / Parker
Off-line Filtreleme: Rexroth veya Parker

Seviye Göstergesi: Rexroth veya Parker
Hava Filtresi: 10 Micron
Geri Dönüş Filtresi: 25 Micron
Yağ ve Isı Göstergesi: Mevcut

Linear Mesafe Cetveli: Novatechnik veya Turck
PLC: Delta
Dokunmatik Panel: Delta 7”
Şalt Malzemeleri: Siemens – Schneider

Yaklaşık Ağırlık: 18 Ton

🔒 ÜRETİM NOTU (SABİT KULLANIM)

Bu makine, talep edilen teknik konfigürasyona göre özel proje bazlı olarak üretilmektedir.
Teknik değerler referans niteliğindedir ve uygulamaya göre revize edilebilir.
