Duvar Tipi Elektrik Panosu 500x700x200 mm

Tum-Tes

500x700x200 mm Duvar Tipi Elektrik Panosu / 500x700x200 mm Wall Mounted Electrical Panel

TSUT Serisi Sıva Üstü Panolar

• Duvara monte edilen elektrik kabinleridir.
• IP 43 den IP 66’ koruma sınıfında üretilmektedir.
• Poliüretan dökme sıvı conta ( -40 … +70 derece)
• Fonksiyonel kilit sistemi  ürün ölçüsüne göre 1 veya 2 adet kullanılmaktadır.
• Epoksi polyester elektrostatik toz boya ile  boyanmaktadır.
• Kapı ve gövde arasında topraklama sürekliliği sağlanmıştır.
• Ürün yapısına göre geniş montaj aksesuarları
• Duvara tespit braketleri
• Kablo giriş plakaları
• Zengin ürün ölçü seçeneği


Yapısal Özellikler

Malzeme
Pano: DIN EN 10130 DC01 CCRS
Montaj plakası: DIN EN 10327 DX51D+Z, galvaniz

Kalınlık
Gövde: 1,2/1,5 mm (dış ölçülere uygun olarak)
Kapı: 1,2/1,5 mm (dış ölçülere uygun olarak)
Montaj plakası: 2 mm

Yüzey İşlem: Ral 7032 W toz boya

IP Sınıfı: IP65 – IP66 (TS 3033, EN 60529)

Diğer
Düz kapı
Kapı içinde dökme conta
155° açılabilen gizli menteşeli kapı
5 mm double-bit göbekli, polyamid gövdeli kilit.

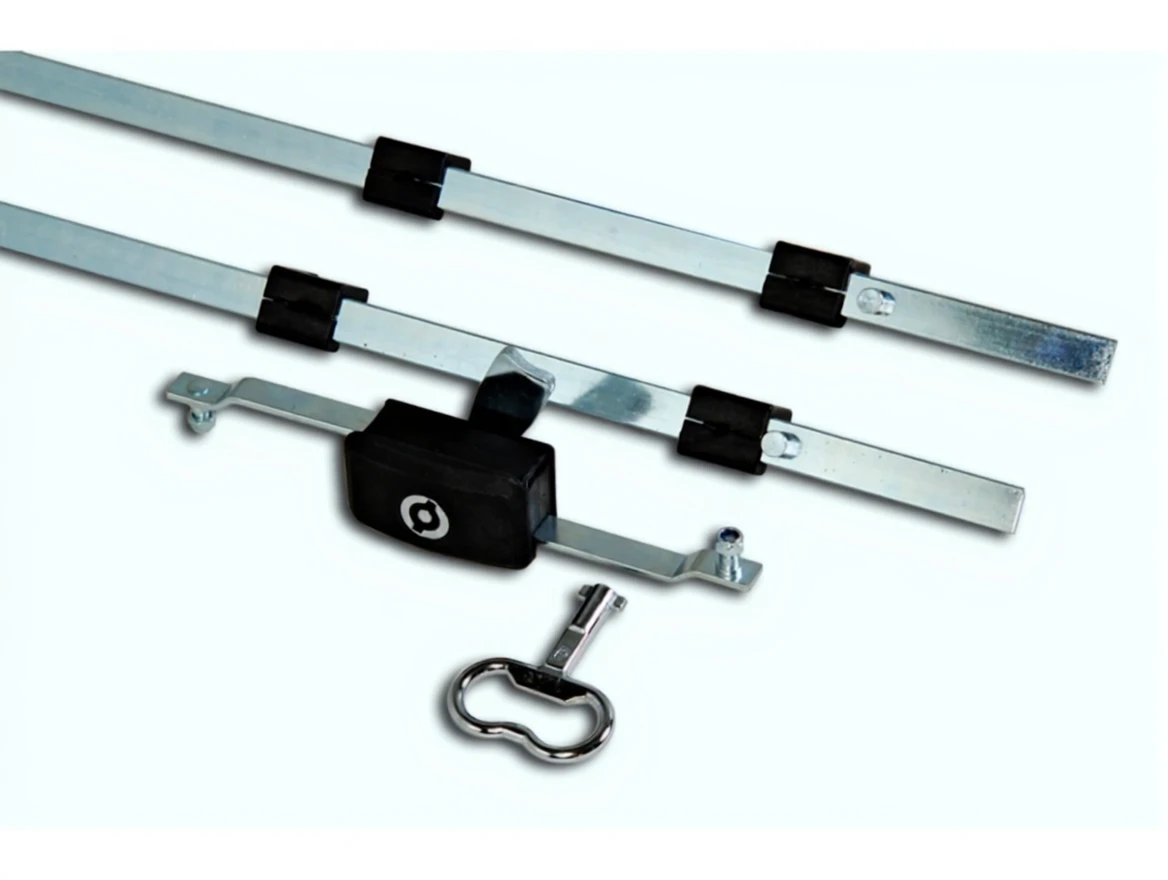

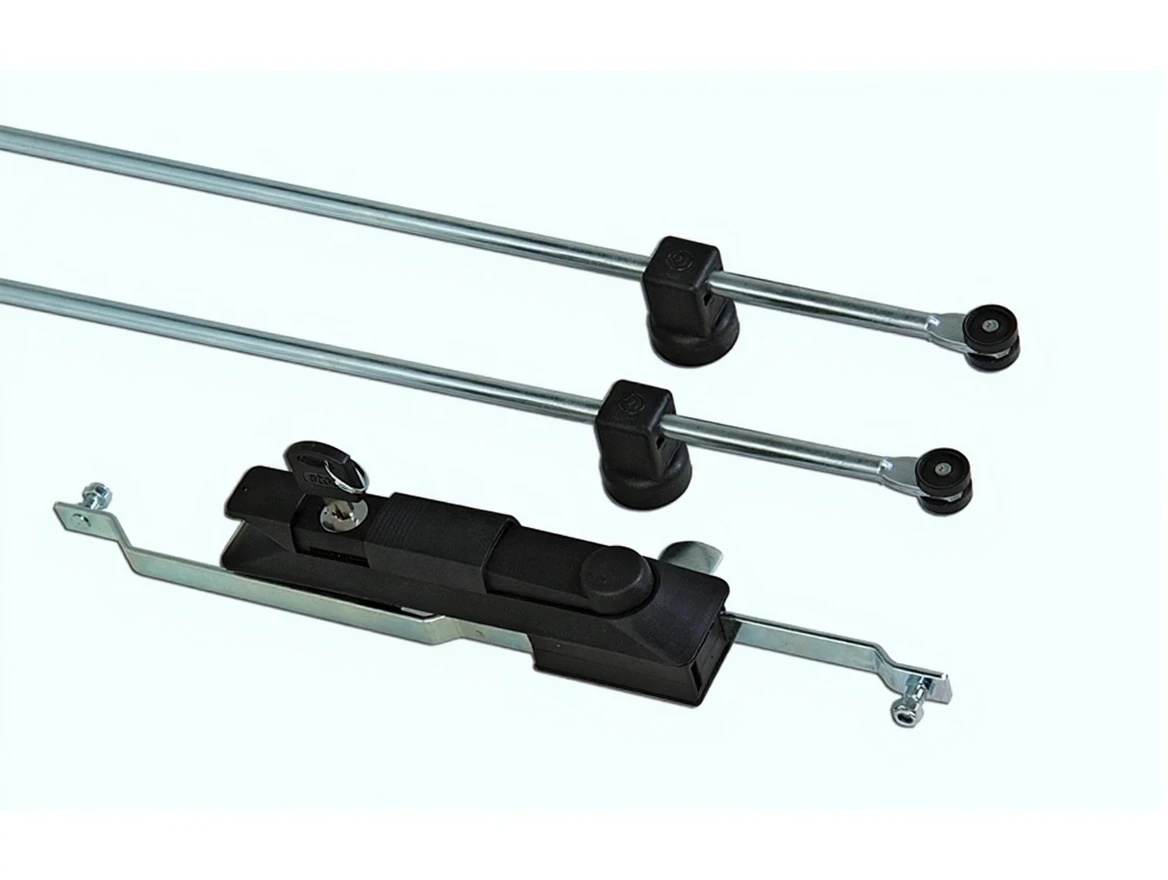

Çeyrek dönüşlü ya da ispanyolet tip (dış ölçülere uygun olarak)
Altta ve üstte kablo geçiş plakası
Kablo geçiş plakası için tek parça PE conta

İşletme Sıcaklığı: -5°C … +40°C

İşletme Bağıl Nem Oranı
+20°C' de %90
+40°C' de %50

Uygun Olduğu Standartlar
IEC 61439-1
IEC 62208
IEC 60529
IEC 62262

Donanım İçeriği
Gövde
Kapı (donanım koduna uygun seçenek)
Montaj plakası (donanım kodunda belirtildiyse)
2 ad kablo geçiş plakası
Standart perde takımı (donanım kodunda belirtildiyse)
4/6 ad duvar bağlantı elemanı (dış ölçülere uygun olarak)

İstek Üzerine
Özel boyut
Özel renk/boya
Önişlem Özel kilitler

Tamamlayıcı Aksesuarlar
Perde profili ve perde sacları
Yükseltme parçaları
Sigorta yeri kapama parçası
Şapka

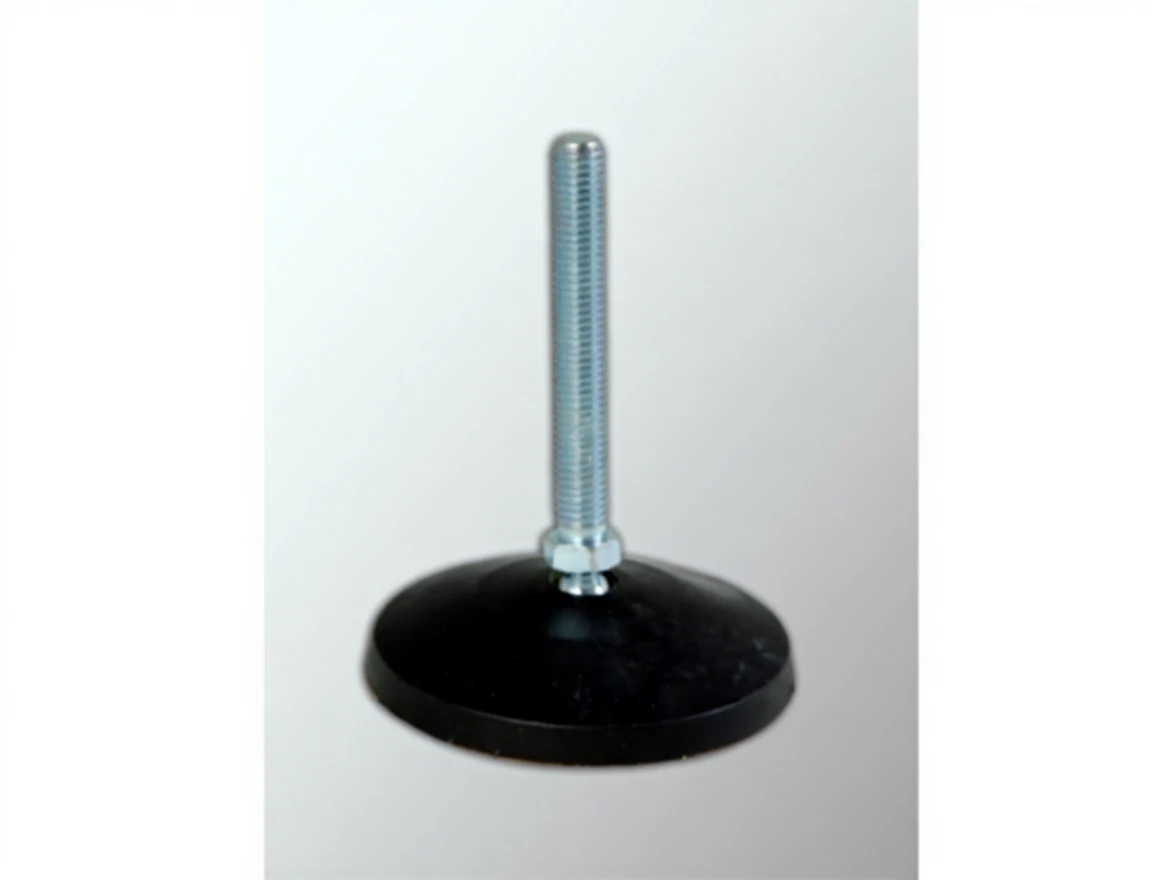

Ayak
Özel kilitler ve anahtarlar
DIN raylar
Topraklama iletkeni

TSUT Series Surface Mounted Enclosures

• They are wall mounted electrical cabinets.
• It is produced in protection class from IP 43 to IP 66.
• Polyurethane cast liquid gasket ( -40 … +70 degrees)
• Functional lock system is used 1 or 2 according to the product size.
• It is painted with epoxy polyester electrostatic powder paint.
• Grounding continuity is provided between the door and the body.
• Wide mounting accessories according to product structure
• Wall fixing brackets
• Cable entry plates
• Rich product size option

Structural Features

Material
Enclosure: DIN EN 10130 DC01 CCRS
Mounting plate: DIN EN 10327 DX51D+Z, galvanized

Thickness
Body: 1.2/1.5 mm (according to external dimensions)
Door: 1.2/1.5 mm (external) in accordance with the dimensions)
Mounting plate: 2 mm

Surface Treatment: Ral 7032 W powder paint

IP Class: IP65 – IP66 (TS 3033, EN 60529)

Other
Flat door
Cast gasket inside the door
155° opening concealed hinged door
with 5 mm double-bit core, Lock with polyamide body.
Quarter turn or espagnolette type (according to external dimensions)
Bottom and top cable entry plate
One piece PE gasket for cable entry plate

Operating Temperature: -5°C … +40°C

Operating Relative Humidity
90% at +20°C
50% at +40°C

Suitable Standards
IEC 61439-1
IEC 62208
IEC 60529
IEC 62262

Hardware Contents
Body
Door (option according to hardware code)
Mounting plate (if specified in hardware code)
2 pcs cable gland plate
Standard curtain set (if specified in hardware code)
4/6 pcs wall connectors (external according to the dimensions)

On request
Special size
Special color/paint
Pretreatment Special locks

Supplementary Accessories
Curtain profile and curtain sheets
Elevation parts
Fuse cover piece
Hat
Feet
Special locks and keys
DIN rails
Grounding conductor
