Polimer Kaplamalı Akış Isıtıcısı
| Brand | ErichHahn |
|---|---|
| Model Type |
FH |

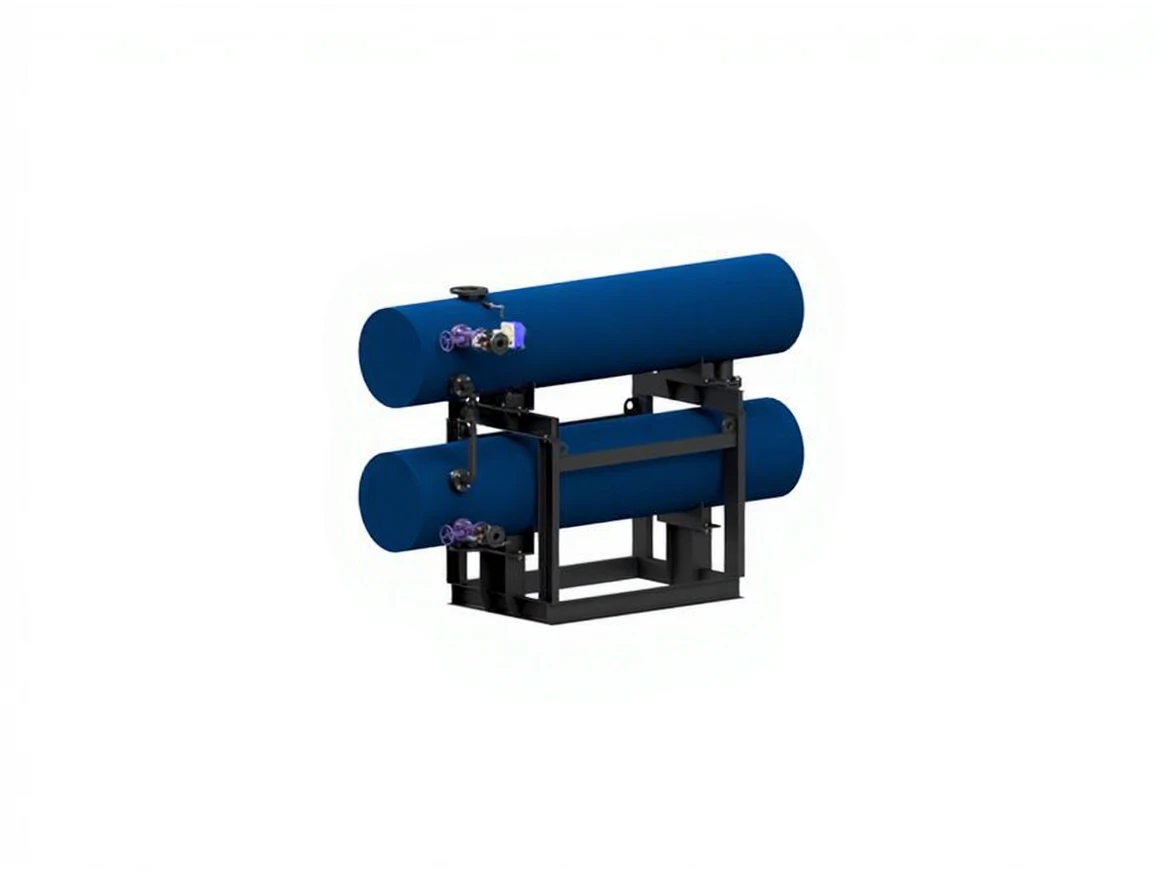

ErichHahn FH Proses Tipi Akış Isıtıcısı
Viskoz petrol ürünleri için akış ısıtıcısı – FH, viskoz ürünleri proses medyaları arasındaki ısı transferi yoluyla ısıtmak için tasarlanmıştır. Rafineri, petrokimya, petrol, gaz ve diğer sanayi tesislerinde proses ekipmanı olarak kullanılabilir.
ErichHahn FH Avantajları

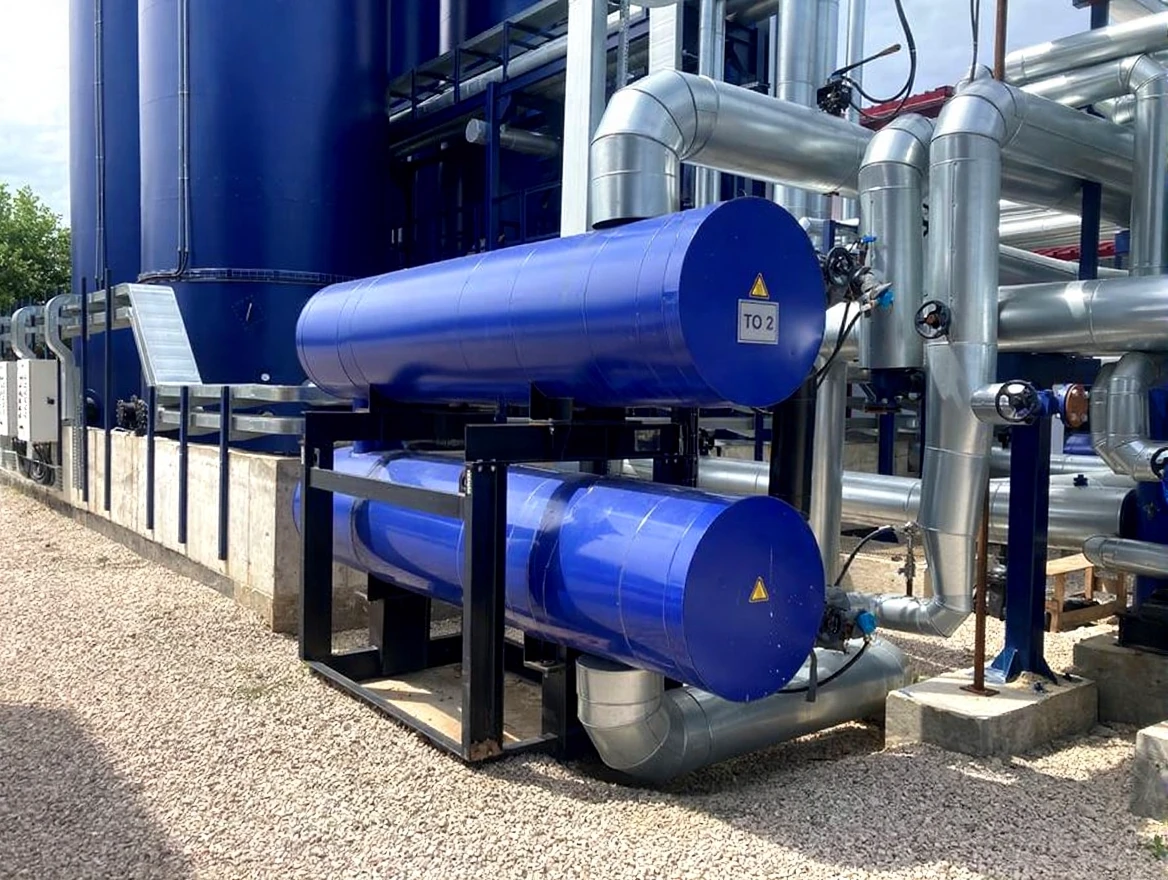

Ünite, iki borulu ısı eşanjörü, bağlantı boruları, kapatma ve kontrol vanaları, kontrol ve ölçüm cihazları ile termal izolasyondan oluşur. Tüm ekipman kompakt bir şekilde destek çerçevesi üzerine yerleştirilmiştir.
- Sıcaklık transdüseri
- Bağlantı boru hatları
- Dış borulu ısı değiştirici (yalıtımlı)
- Kapanma vana donanımı
- Destek çerçevesi
Ekipmanlar
• Borulu ısı eşanjörleri
• Kapatma ve kontrol vanaları
• Bağlantı boruları
• Kontrol ve ölçüm cihazları
• Termal izolasyon
• Destek çerçevesi
ErichHahn FH Teknik Özellikleri
|
Dış ortam şartları |
Orta |
|
Ortam sıcaklığı, ºС |
-40 ila +40 |
|
Sıvı tipi |
Viskoz petrol ürünü veya benzer malzeme |
|
Maksimum çalışma sıcaklığı, °С |
180 |
|
Borulu ısı eşanjörü |
|
|
Isı eşanjörü sayısı |
53,2 |
|
Kılıfın dış çapı, mm |
560 |
|
Boruların uzunluğu, mm |
2260 |
|
Toplam boru sayısı, adet |
296 |
|
Termal izolasyon |
|
|
Termal izolasyon kalınlığı, mm |
100 |
|
Kaplama malzemesi |
Polimer kaplamalı galvaniz çelik |
|
Isıtma sistemi |
|
|
Isı tipi |
Kızgın yağ |
|
0,6 MPa basınçta maksimum yağ sıcaklığı, °С |
200 |
|
Genel boyutlar |
|
|
Yükseklik, mm |
3540 |
|
Genişlik, mm |
1440 |
|
Uzunluk, mm |
2410 |
|
Enstrümantasyon ve otomasyon |
|
|
Sıcaklık dönüştürücü |
Öngörülmüştür |
|
Elektrik gerilimi |
Öngörülmüştür |
|
Ağırlık, kg |
2600 |
|
Menşei ülke |
Türkiye |
