250/80 Ton Kolonlu Tip Hidrolik Sıvama Presi

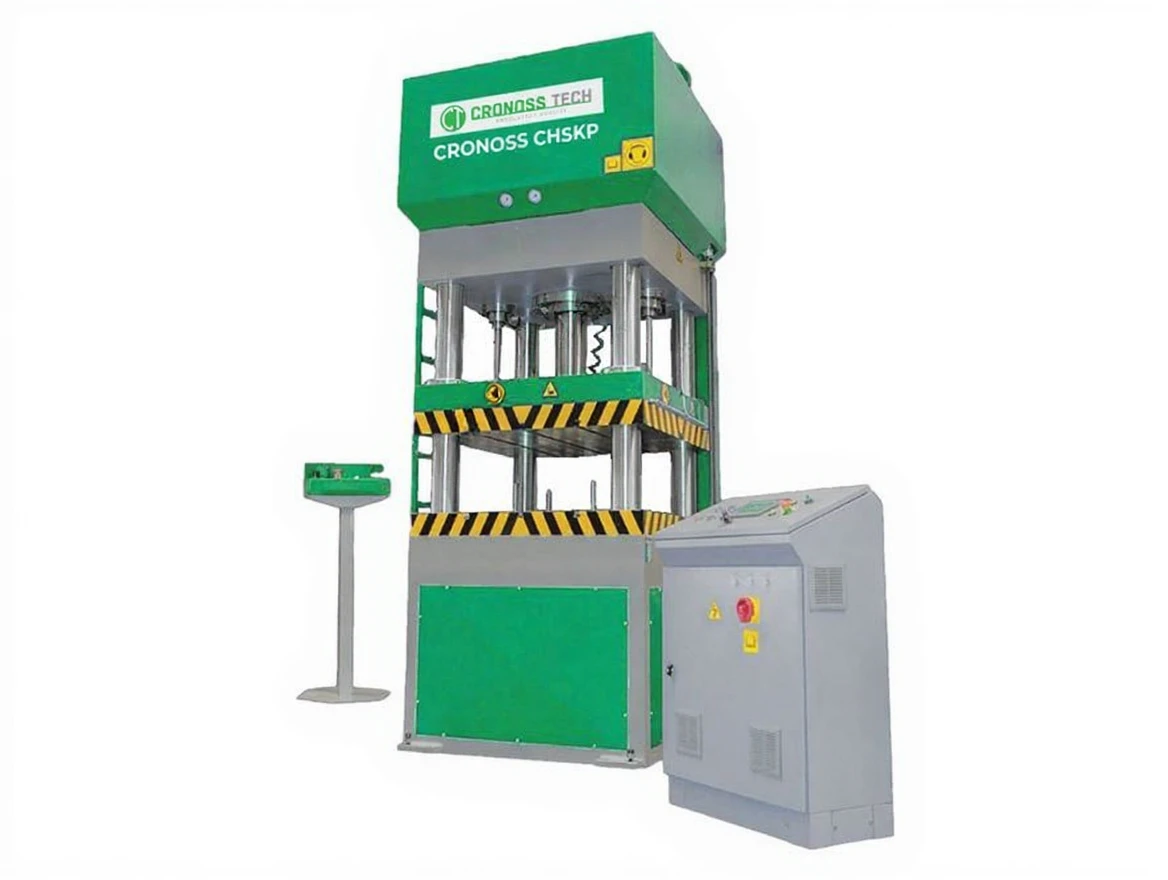

CHKSP 250/80 – KOLONLU TİP HİDROLİK SIVAMA PRESİ

GENEL TANIM

CHKSP 250/80 Kolonlu Tip Hidrolik Sıvama Presi; yüksek tonajlı sıvama, derin çekme ve form verme uygulamaları için geliştirilmiş, rijit gövde yapısı ve hassas kontrol kabiliyeti ile ağır sanayi uygulamalarına uygun bir pres çözümüdür.
Oransal hız ve basınç kontrolü sayesinde kalıp ve malzeme üzerindeki deformasyonlar minimum seviyede tutulur.

STANDART ÖZELLİKLER

• 4 kolonlu yüksek rijitlikte pres gövdesi

• St52 (ERDEMİR) çelik konstrüksiyon

• Bronz Zr14 kızak yataklama sistemi

• Koç ve pot için bağımsız strok ve basınç kontrolü

• Oransal hız ve basınç kontrollü hidrolik sistem

• Elektronik kontrollü filtre kirlilik uyarısı

• Otomatik yağlama sistemi

• Kalıp hafızası ve reçete yönetimi

• Sistem hata ve pres durum bilgileri ekran üzerinden izlenebilir

• Endüstriyel sınıf hidrolik ve elektrik komponentleri

OPSİYONEL ÖZELLİKLER

• CE uygulaması

• Güvenlik PLC (Siemens Failsafe / Pilz PNOZ Multi)

• Işın bariyerleri (Leuze / Pilz / Sick)

• İzlenebilir feedback valfler

• Hidrolik koç kilit sistemi

TEKNİK ÖZELLİKLER

Tipi: 4 Kolonlu
Gövde Malzemesi: St52 – ERDEMİR
Kolon Mil Çapı: Ø 90 mm – 4 Ad. (İndüksiyonlu krom kaplamalı)
Kızak Yataklaması: Bronz Zr14

Kapasite (Koç): 250 Ton
Kapasite (Pot): 80 Ton

Kolonlar Arası Mesafe: 1000 × 1000 mm
Paralellik Toleransı: 120 micron/mt.
Diklik Toleransı: 60 micron/mt.

Strok (Koç): 800 mm
Strok (Pot): 200 mm
Min. Ara Açıklık: 100 mm
Max. Ara Açıklık: 900 mm

Max. Çalışma Basıncı: 250 Bar
Toplam Motor Gücü: 22 kW – IE3
Ana Pompa: 36 cm³ – Rexroth veya Parker

Hareketli Tabla Hızlı İniş Hızı: 150 mm/sn
Hareketli Tabla Sıvama Hızı: 12 mm/sn
Hareketli Tabla Geri Dönüş Hızı: 170 mm/sn
Pot Tabla İleri Hızı: 30 mm/sn

Ana Silindir İç Çapı: Ø 360 mm – Ck45
Pot Silindir İç Çapı: Ø 200 mm – Ck45
Yardımcı Hızlandırma Silindirleri: 2 Ad.

Pres Yaklaşık Yüksekliği: 4000 mm
Pres Yaklaşık Genişliği: 1450 mm
Pres Yaklaşık Derinliği: 1450 mm
Alt Tabla Yerden Yüksekliği: 1300 mm

Ön Dolum Valfi: NG 125
Hidrolik Ünite: Rexroth veya Parker
Soğutma Sistemi: Emmegi / Ciesse / Parker
Off-line Filtreleme: Rexroth veya Parker

Seviye Göstergesi: Rexroth veya Parker
Hava Filtresi: 10 Micron
Geri Dönüş Filtresi: 25 Micron
Yağ ve Isı Göstergesi: Mevcut

Linear Mesafe Cetveli: Novatechnik veya Turck
PLC: Delta
Dokunmatik Panel: Delta 7”
Şalt Malzemeleri: Siemens – Schneider

Yaklaşık Ağırlık: 16 Ton

🔒 ÜRETİM NOTU (SABİT KULLANIM)

Bu makine, talep edilen teknik konfigürasyona göre özel proje bazlı olarak üretilmektedir.
Teknik değerler referans niteliğindedir ve uygulamaya göre revize edilebilir.
